PIKSEVOOLU JA LIIGPINGEPIIRIKUD
Liigpingepiirik SE45.275-15 koos isolatsiooni läbistava klemmiga SE45.1, Ensto
Al/Cu 10–150 mm², liigpingepiiriku tehnilised andmed: In=15kA, Imax=40kA, U=275V. Liigpingepiirik on varustatud 6 mm² vask juhtmega(1m) ja otsas on kaabli king M8 poldi jaoks. Liigpingepiirikud on vajalikud, et kaitsta madalpinge õhuliine, elumajade elektrisüsteeme ja jaotustrafosid äikeselöökide ja lülitusoperatsioonide tagajärjel tekkivate liigpingeimpulsside eest. Kõige efektiivsem kaitseviis on kasutada liigpingepiirikuid elektriseadmete läheduses.

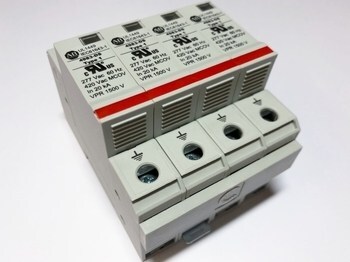

Välguvoolukindel liigpingepiirik tüüp 1, Allen-Bradley, 4983-DS277-404
B-klass(T1), 4-poolust, Uc=420V, Imax=40kA, In=20kA, Up=1,8kV. Tüüpi 1 kuuluvad liigpingepiirikud on välguvoolukindlad piirikud. Nad suudavad taluda ja suunata välguvoolu suurt energiat. Sellised piirikud on vajalikud paigaldise kaitseks otsese välgulöögi korral (näiteks kui hoone on varust...
B-klass(T1), 4-poolust, Uc=420V, Imax=40kA, In=20kA, Up=1,8kV, koos signaalkontaktidega: 1 NO/NC. Tüüpi 1 kuuluvad liigpingepiirikud on välguvoolukindlad piirikud. Nad suudavad taluda ja suunata välguvoolu suurt energiat. Sellised piirikud on vajalikud paigaldise kaitseks o...

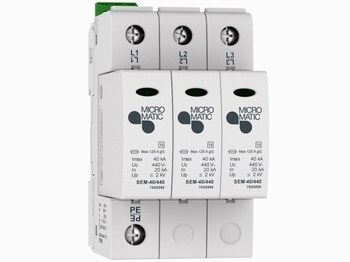

Liigpingepiirik tüüp 2, SEM3-40/440 IT IR MP, Micro Matic, 7879598M
C-klass(T2), 3-poolust, In=20kA, Imax=40kA, Uc=440V, Up=2kV, koos signaalkontaktidega: 1 NO/NC. Tüüpi 2 kuuluvad liigpingepiirikud suudavad piirata välgu kauglöökidest ja lülitustoimingutest põhjustatud l...

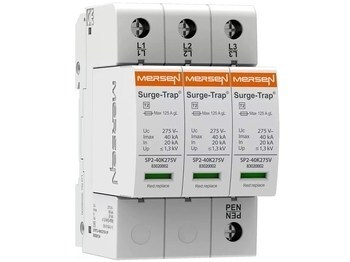

Liigpingepiirik tüüp 2, STPT2-40K275V-3P, Mersen, 83020134
C-klass(T2), 3-poolust, In=20kA, Imax=40kA, Uc=275V, Up=1,3kV. Tüüpi 2 kuuluvad liigpingepiirikud suudavad piirata välgu kauglöökidest ja lülitustoimingutest põhjustatud liigpingeimpulsse ning tüüpi 1 kuuluvate piirikute ...
Liigpingepiiriku panus Surge-Trap, SP2-40K275V, Mersen, 83020002
C klass(T2), Uc=275V, In=20kA, Imax=40kA, Up=1,3kV.

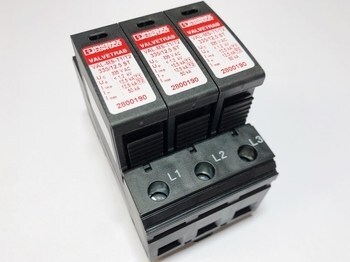

Välguvoolukindel liigpingepiirik tüüp 1+2, VAL-MS-T1/T2 335/12,5/3+0-FM, Phoenix Contact, 2800188
B+C klass(T1+T2), 3-poolust, Uc=335V, Imax=50kA, In=12,5kA, Iimp=12,5kA, Up=1,2kV, koos signaalkontaktiga: 1 NO/NC. Tüüpi 1+2 kuuluvad liigpingepiirikud tagavad parema kaitsetaseme (Up) kui tüüpi 1 kuuluvad liigpingepiirikud, mis teeb nad sobivaks enamiku elektri - ja elekt...
